B401000S6NBA20 Encoder Miniatura Dynapar

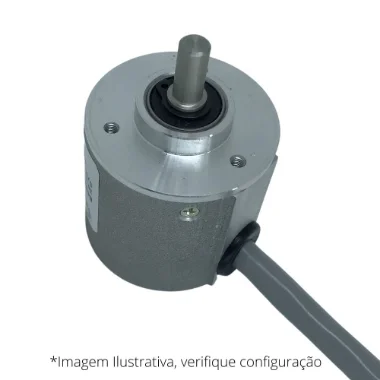

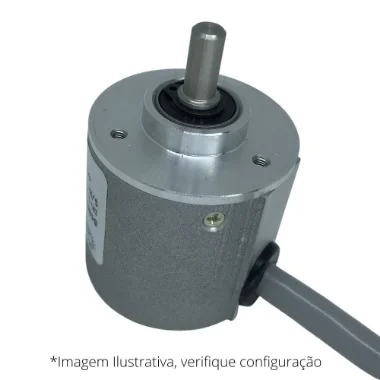

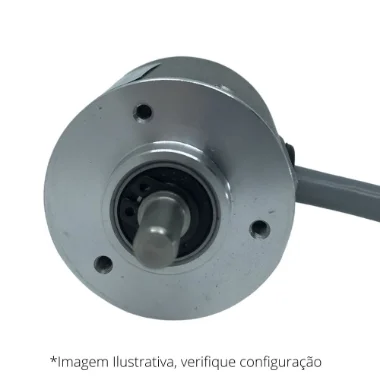

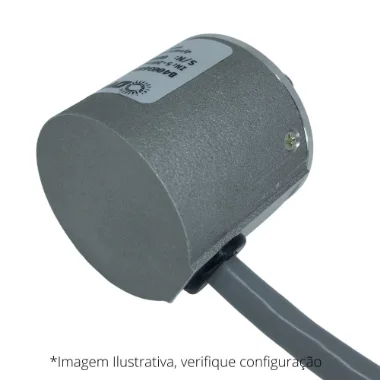

B401000S6NBA20 – Encoder miniatura modelo B40 incremental bidirecional com marker com 1000PPR, eixo sólido de 6mm, sem lâmina mola, saída tipo HTL de 5 a 26Vcc, prensa cabo lateral, com cabo de 2 metros sem conector. O encoder miniatura incremental B40 é um sensor compacto e muito flexível, dedicado a aplicações leves e onde o requisito de espaço é crítico.

– Baixe o Catálogo Encoder B40

– Baixe o Manual Geral de Instalação de Encoders Dynapar

– Precisa de outras configurações ou part number? Entre em contato!

Especificações Técnicas da Série B40 Encoder Miniatura

DIÂMETRO TOTAL – 40mm
DIÂMETRO DE EIXO – Sólido: 6 mm, 8 mm, Hubshaft: 6 mm, 8 mm, 10 mm
RESOLUÇÃO – 1 a 1024PPR
ALIMENTAÇÃO – 5-26VCC
TEMP. DE OPERAÇÃO – 0 °C até 80 °C
TEMP. DE ARMAZENAMENTO – 0 °C até 80 °C
INTERFACE – HTL (5-26 VCC), TTL (5 VCC)
GRAU DE PROTEÇÃO – IP54
ROTAÇÃO MÁXIMA – 5000RPM
TIPO DE CONEXÃO – Prensa-cabo lateral

O Encoder Miniatura B40 Dynapar é um dispositivo eletromecânico que converte a posição angular ou o movimento de um eixo em sinais de saída digitais. Atualmente existem dois tipos principais de encoder rotativo: absoluto e incremental, sendo o B40 incremental. A saída de um encoder incremental fornece informações sobre o movimento do eixo, que normalmente é processado em outro lugar em informações como posição, velocidade e distância.

Encoders B40 adquiridos na Prodihl são usados em várias aplicações que requerem monitoramento ou controle, ou ambos, de sistemas mecânicos, incluindo controles industriais, robótica etc.

Todos os detalhes sobre Encoder Incremental

Para que é usado um encoder incremental?

Encoders incrementais são comumente usados para medir a velocidade de sistemas mecânicos. Isso pode ser feito para fins de monitoramento ou para fornecer feedback para controle de movimento, ou ambos.

Qual é a diferença entre encoder absoluto e incremental?

O encoder rotativo incremental emite o pulso correspondente ao ângulo de rotação apenas durante a rotação e é o método de medição de contagem que soma o pulso do ponto inicial da medição. O encoder rotativo absoluto emite o sinal de posição correspondente ao ângulo de rotação por código.

Quais são as duas configurações mecânicas principais de encoders?

Existem dois tipos diferentes de encoders: lineares e rotativos. Um encoder linear responde ao movimento ao longo de um caminho, enquanto um encoder rotativo responde ao movimento rotacional.

Quais são os tipos de encoder?

Quanto à tecnologia, os encoders podem ser mecânicos (de contato), ópticos, magnéticos ou indutivos/capacitivos. Existem quatro tipos de informações necessárias para girar o motor com alta precisão: quantidade de rotação, velocidade de rotação, direção de rotação e posição de rotação.

Como funciona um encoder absoluto?

Os encoders absolutos funcionam emitindo uma palavra digital de bit conforme o eixo gira. O disco de código, com trilhas concêntricas, gira junto com o eixo, e um conjunto fixo de sensores lê essas trilhas. Cada posição do eixo corresponde a um código único.

Por que o encoder é usado no motor?

Os encoders são usados em dispositivos que precisam operar em alta velocidade e com alta precisão. O método de controlar a rotação do motor detectando a velocidade de rotação do motor e o ângulo de rotação usando um encoder é chamado de controle de feedback (método de malha fechada).
