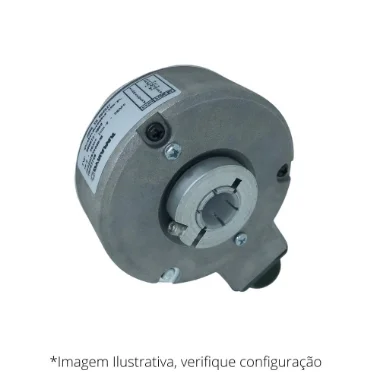

HS35N10249WBV0 | 10362144 WEG – Encoder

– Baixe o Catálogo Encoder HS35N

– Baixe o Manual Geral de Instalação de Encoders Dynapar

– Precisa de outras configurações ou part number? Entre em contato!

Descrição Geral da Série HS35N Dynapar

Locais de aplicação

– Automação de Fábricas

– Elevadores

– Embalagem

– Laboratórios

– Motores Elétricos

– Óleo e Gás

– Papel e Celulose

– Servomotores

– Siderurgia e Mineração

Diâmetro total

– 89mm

Diâmetro do furo (eixo vazado)

– 6 mm

– 1/4″

– 5/16″

– 8 mm

– 3/8″

– 10 mm

– 12 mm

– 1/2″

– 5/8″

– 15 mm

– 16 mm

Resolução

– 1-5000PPR

Alimentação

– 5-26VCC

Temperatura de Operação

– 0 a +100 °C

Temperatura de Armazenamento

-20 a +100 °C

Tipo de Montagem

– Lâmina de fixação

Interface

– Line driver

Grau de Proteção

– IP65

Rotação Máxima

– 3600RPM

Tipo de conexão

– Cabo

– Conector CONIN (M23)

– Conector Militar 10 pinos

Todos os detalhes sobre Encoder Incremental HS35N

Para que é usado um encoder incremental?

Encoders incrementais são comumente usados para medir a velocidade de sistemas mecânicos. Isso pode ser feito para fins de monitoramento ou para fornecer feedback para controle de movimento, ou ambos.

Qual é a diferença entre encoder absoluto e incremental?

O encoder rotativo incremental emite o pulso correspondente ao ângulo de rotação apenas durante a rotação e é o método de medição de contagem que soma o pulso do ponto inicial da medição. O encoder rotativo absoluto emite o sinal de posição correspondente ao ângulo de rotação por código.

Quais são as duas configurações mecânicas principais de encoders?

Existem dois tipos diferentes de encoders: lineares e rotativos. Um encoder linear responde ao movimento ao longo de um caminho, enquanto um encoder rotativo responde ao movimento rotacional.

Quais são os tipos de encoder?

Quanto à tecnologia, os encoders podem ser mecânicos (de contato), ópticos, magnéticos ou indutivos/capacitivos. Existem quatro tipos de informações necessárias para girar o motor com alta precisão: quantidade de rotação, velocidade de rotação, direção de rotação e posição de rotação.

Como funciona um encoder absoluto?

Os encoders absolutos funcionam emitindo uma palavra digital de bit conforme o eixo gira. O disco de código, com trilhas concêntricas, gira junto com o eixo, e um conjunto fixo de sensores lê essas trilhas. Cada posição do eixo corresponde a um código único.

Por que o encoder é usado no motor?

Os encoders são usados em dispositivos que precisam operar em alta velocidade e com alta precisão. O método de controlar a rotação do motor detectando a velocidade de rotação do motor e o ângulo de rotação usando um encoder é chamado de controle de feedback (método de malha fechada).
