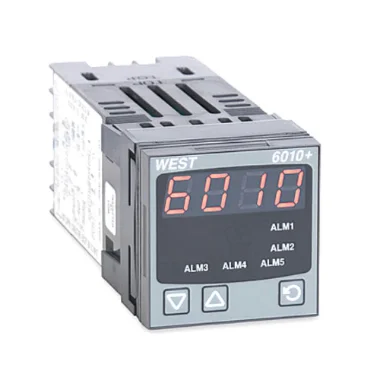

P6010+1100000 Indicador de Processos WEST

Descrição Geral da Série WEST 6010+

O 6010+ é um indicador de processo de painel digital com display de alto contraste e alta visibilidade. O indicador foi projetado para facilitar o uso em uma ampla variedade de aplicações de temperatura e processos relacionados.

O 6010+ oferece uma configuração sem jumpers, placas de saída plug-in e um configurador de PC eficiente para uma configuração rápida e simples. Além disso, os módulos plug-in permitem retransmissão da variável de processo (PV) ou fonte de alimentação do transmissor e até 4 relés de alarme (com ou sem retenção).

O instrumento fornece um display de 4 dígitos, vermelho ou verde.

Principais características WEST 6010

– Até 4 saídas
– Módulos de saída plug-in para driver SSR, Triac, relé e saídas lineares – facilmente alteráveis em campo
– Autorreconhecimento de placas opcionais – promove uma configuração simples e sem erros
– Os relés de alarmes opcionais podem ser configurados com ou sem retenção.
– Configurador de PC com “assistente” fácil de usar, adequado para usuários novatos e experientes
– Configuração sem jumpers
– Comunicações Modbus e ASCII
– A saída de 10 V para SSR aciona até 3 SSR/SCR típicos
– Escala multiponto e recursos de tara incluídos como padrão

Especificações WEST 6010

– Categoria de Produto: Indicador de Processo
– Dimensões (tamanho e formato): 48 x 48 x 110 mm (HxWxP), 1/16 DIN recorte
– Tipo de entrada primária: Universal (TC, RTD, DC Linear mA / mV)
– Outras entradas: 1 digital
– Tipo de saída: Relé, DC linear, SSR, Triac, fonte de alimentação do transmissor de 24 V
– Máx. Nº de saídas: 4
– Fonte de energia: 100 a 240 Vca, 50/60 Hz, 20-48 V AC 50/60 Hz, 22-65 V DC
– Comunicação: Serial RS-485 (protocolo MODBUS ©)
– Certificações: UR, cUR, CE, CSA
– Vedação do painel: IP65
– Programas: Plus Series Configurator

Todas as informações sobre o Indicador de Temperatura WEST 6010+

O que é indicador de temperatura?

West Control Solutions oferece uma gama de indicadores digitais para medir e exibir informações do processo, como temperatura, pressão, vazão e umidade. Alguns indicadores têm a capacidade de retransmitir dados do processo atual para outros dispositivos de campo por meio de sinais analógicos de comunicação. Além disso, os indicadores de processo podem suportar recursos de alarme para indicação do usuário ou do sistema quando o processo está operando fora dos limites esperados.

O que é um sistema de controle de temperatura?

O controle de temperatura é um processo no qual a mudança de temperatura de um espaço (e objetos coletivamente lá dentro), ou de uma substância, é medida ou de outra forma detectada, e a passagem de energia térmica para dentro ou para fora do espaço ou substância é ajustada para atingir uma temperatura desejada.

O que é um controlador de temperatura e como ele funciona?

Um controlador de temperatura é um dispositivo usado para controlar um aquecedor ou outro equipamento, comparando um sinal do sensor com um ponto de ajuste e executando cálculos de acordo com o desvio entre esses valores.

Como funciona um controlador de temperatura?

O controlador de temperatura recebe uma entrada de um sensor de temperatura e tem uma saída que é conectada a um elemento de controle, como um aquecedor ou ventilador. Ele compara a temperatura real com a temperatura de controle desejada, ou ponto de ajuste, e fornece uma saída para um elemento de controle.

Como funciona um controlador liga / desliga?

Um controlador liga-desliga simplesmente conduz a variável manipulada de totalmente fechada para totalmente aberta, dependendo da posição da variável controlada em relação ao ponto de ajuste. Em geral, há uma banda morta (histerese) em torno do ponto de ajuste: quando o valor medido está dentro dela, o controlador não faz nada – é apenas quando o valor se move para fora que a ação é executada.

Quais são os tipos de controladores?

Existem dois tipos principais de controladores: controladores contínuos e controladores descontínuos.

Controladores proporcionais (controlador P)
Controladores proporcionais e integrais (controlador PI)
Controladores proporcionais e derivativos (controlador PD)
Controladores proporcionais, integrais e derivativos (controlador PID)

O que é PID no sistema de controle?

Um controlador PID é um instrumento usado em aplicações de controle industrial para regular temperatura, fluxo, pressão, velocidade e outras variáveis de processo. Os controladores PID (proporcional, integral e derivativo) usam um mecanismo de feedback de malha de controle para controlar variáveis de processo.
