Um sistema de automação industrial é o conjunto de equipamentos que mede, decide e age sobre um processo sem depender de um operador a cada passo. Ele se organiza em camadas: no campo ficam os sensores e os atuadores; no meio, os controladores, como o CLP; acima deles, a IHM e o supervisório (SCADA), que mostram e registram o que acontece na planta.
Este resumo mostra cada camada, o que cada equipamento faz e a diferença entre CLP, SDCD, SCADA e IHM, as siglas que mais aparecem quando o assunto é sistema de automação. A automação está presente nas indústrias automotiva, alimentícia, farmacêutica, química, siderúrgica, de papel e de embalagem, entre muitas outras.
O que é um sistema de automação industrial
É preciso separar duas ideias. A mecanização substitui o esforço físico, mas ainda exige que o operador comande e vigie a máquina. A automação vai além: reduz a intervenção humana no próprio controle do processo. Todo sistema automatizado repete o mesmo ciclo:
- Medir: sensores e encoders informam o estado do processo (presença, posição, velocidade, temperatura, nível).
- Decidir: o controlador compara a medida com o valor desejado e executa a lógica programada.
- Agir: atuadores, como motores, válvulas e cilindros, fazem a correção.
Quanto desse ciclo é automático, e com que flexibilidade, define os tipos de automação industrial: fixa, programável, flexível e integrada.
As camadas de um sistema de automação
A forma mais usada para descrever um sistema completo é a pirâmide da automação. Cada camada recebe informação da camada de baixo e passa adiante, de forma resumida, para a de cima.
| Camada | Equipamentos | Função |
|---|---|---|
| Campo: entradas | Sensores, encoders, transmissores | Medir o que acontece na máquina |
| Campo: saídas | Motores, contatores, inversores, válvulas, cilindros | Executar as ações |
| Controle | CLP, controladores de temperatura, contadores com saída | Executar a lógica em tempo real |
| Supervisão | IHM e sistema supervisório (SCADA) | Mostrar, alarmar, registrar e permitir comandos |
| Gestão | MES (gestão da produção) e ERP (gestão da empresa) | Planejar, rastrear e medir indicadores |
Sensores e encoders: o que o sistema enxerga

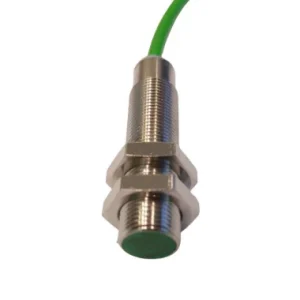

Sem medida não há controle. Os sensores industriais mais comuns são o indutivo (detecta metal sem contato), o capacitivo (detecta líquidos, pós e plásticos), o fotoelétrico (detecta objetos por um feixe de luz) e o magnético. Na maioria das máquinas, eles entregam um sinal digital, liga ou desliga. Na saída PNP, o sensor fornece o positivo à entrada do controlador quando detecta; na NPN, ele liga a entrada ao negativo. O contato pode ser NA (normalmente aberto, fecha ao detectar) ou NF (normalmente fechado, abre ao detectar).
Quando o sistema precisa saber velocidade, comprimento ou posição, entra o encoder. O incremental gera pulsos conforme o eixo gira (a resolução é dada em PPR, pulsos por revolução); o absoluto informa a posição exata do eixo, mesmo depois de uma falta de energia.
Controladores: CLP e controladores dedicados
O CLP (controlador lógico programável) é um computador industrial robusto, feito para o chão de fábrica. Ele trabalha em ciclos contínuos: lê as entradas, executa o programa e atualiza as saídas, muitas vezes por segundo. Controla a lógica de máquinas, linhas e processos, e a mesma máquina pode mudar de comportamento só com a troca do programa.
Nem tudo passa pelo CLP. Variáveis isoladas costumam ter controladores dedicados: um controlador de temperatura mantém um forno ou uma seladora no valor ajustado com controle PID (que corrige a saída conforme o erro atual, o acumulado e a tendência), e um contador com saída para a máquina ao atingir a quantidade programada.
IHM e supervisório: o que o operador vê
A IHM (interface homem-máquina) é a tela ou o painel de operação junto à máquina: mostra o estado, permite ajustar parâmetros e exibe alarmes. O sistema supervisório fica um nível acima e acompanha linhas inteiras ou a planta toda, a partir de uma sala de controle.
Atuadores: onde o sistema age

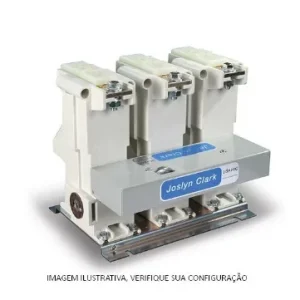

Os atuadores transformam a decisão em movimento ou energia: motores acionados por contatores ou inversores de frequência, válvulas, cilindros pneumáticos e hidráulicos, resistências de aquecimento. Em motores de média tensão, como os de grandes bombas e compressores, o acionamento costuma ser feito por contatores a vácuo.
Como as camadas conversam
Entre o campo e o controle circulam sinais digitais e analógicos (por exemplo, 4 a 20 mA para temperatura ou pressão) e, cada vez mais, redes industriais. Um encoder absoluto com EtherNet/IP, por exemplo, entrega a posição direto na rede, sem cabo dedicado até o CLP. Técnicas de inteligência artificial, como as redes neurais, entram por cima dessas camadas, em inspeção por visão ou análise de falhas, mas não substituem o controlador.
CLP, SDCD, SCADA e IHM: qual é a diferença
| Sistema | O que é | Onde é mais usado |
|---|---|---|
| CLP | Controlador programável que executa a lógica da máquina em tempo real | Máquinas e linhas de produção de peças |
| SDCD | Sistema digital de controle distribuído: vários controladores espalhados pela planta, com engenharia e supervisão integradas | Processos contínuos, como refinarias, química, papel e celulose e usinas |
| SCADA | Supervisão e aquisição de dados: software que coleta informação de CLPs e unidades remotas, mostra, alarma, registra e permite comandos à distância | Saneamento, energia, plantas com unidades distantes, supervisão de linhas |
| IHM | Tela ou painel de operação local | Junto a cada máquina ou equipamento |
No controle distribuído, os controles não ficam centralizados: cada parte da planta tem o seu controlador, e todos respondem a uma supervisão comum. No SCADA, o controle em tempo real fica nos CLPs e nas unidades remotas, e o software supervisiona. Na prática, a fronteira entre SCADA e SDCD é tênue, e os dois aparecem em aplicações parecidas. Em uma mesma fábrica é comum ver tudo junto: CLPs nas máquinas, IHMs ao lado delas e um supervisório reunindo os dados.
Por onde começar a entender o sistema da sua fábrica
- Liste as variáveis que importam: o que precisa ser medido (peças, golpes, metros, temperatura, posição) e com que precisão.
- Veja onde a decisão é tomada: no CLP, num controlador dedicado ou ainda na mão do operador.
- Confira o que o supervisório registra: se a informação não chega ao topo da pirâmide, ela não vira indicador.
- Mapeie os componentes críticos: sensores, encoders e controladores que param a linha quando falham.
Os ganhos de um sistema bem montado (produtividade, qualidade, segurança e manutenção) estão no artigo sobre os impactos ao implantar um sistema de automação. Para saber que componente faz o quê na camada de campo, veja o guia de peças para automação industrial. E quem instala e mantém tudo isso é o técnico em automação industrial.
Precisa especificar um sensor, encoder ou controlador para o seu sistema? Fale com a equipe técnica da Prodihl pelo WhatsApp, com o código da peça ou uma foto da etiqueta, ou peça uma cotação na página de contato.
Perguntas frequentes
O que é um sistema de automação industrial?
É o conjunto de sensores, controladores, atuadores e softwares que controla um processo com o mínimo de intervenção humana. Ele mede o que acontece, decide o que fazer conforme a lógica programada e age sobre a máquina.
Quais são as camadas de um sistema de automação?
Campo (sensores, encoders e atuadores), controle (CLP e controladores dedicados), supervisão (IHM e SCADA) e gestão (MES e ERP). Cada camada recebe dados da de baixo e passa um resumo para a de cima.
Qual a diferença entre CLP e SCADA?
O CLP é o equipamento que controla a máquina em tempo real, lendo entradas e acionando saídas. O SCADA é o software que supervisiona vários CLPs: mostra o processo, gera alarmes, registra histórico e permite comandos à distância.
O que é SDCD?
É o sistema digital de controle distribuído, com vários controladores espalhados pela planta e supervisão integrada. É comum em processos contínuos, como refinarias, indústria química e papel e celulose.
Qual a diferença entre mecanização e automação?
A mecanização substitui o esforço físico, mas o operador continua comandando e vigiando a máquina. A automação reduz a intervenção humana no próprio controle do processo.
