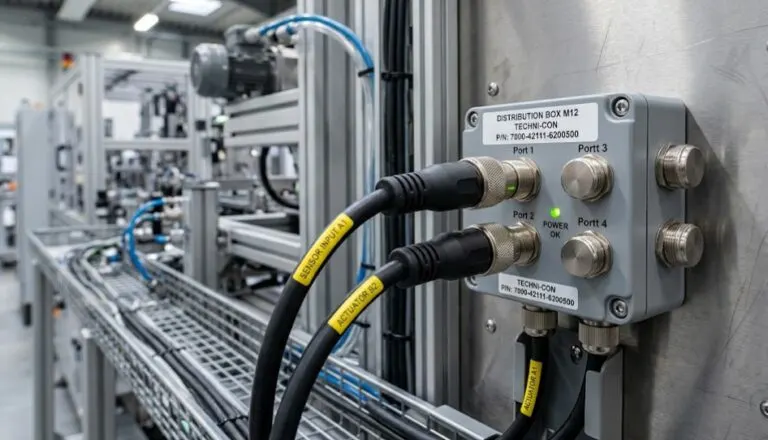

Conectores industriais M8 e M12 são conectores circulares rosqueados que ligam sensores, válvulas e atuadores ao painel; o número indica o diâmetro da rosca, de 8 mm ou 12 mm. O cabo injetado, com o conector moldado sobre o cabo na fábrica, é a escolha padrão, porque não tem emenda e veda melhor. O conector montável é ligado ao cabo em campo, no comprimento exato, e o derivador em Y leva um sinal ou a alimentação a dois destinos sem caixa de junção.
Pontos principais
- O M12 é o conector mais comum em sensores industriais; o M8 aparece nos sensores pequenos e compactos.
- Escolha pela rosca, pelo número de vias, pelo formato (reto ou 90°), por macho ou fêmea, pelo revestimento e pelo comprimento do cabo.
- Cabo de PVC para uso geral, de PUR para óleo e abrasão e de silicone para temperatura alta.
- O grau de proteção (código IP, da IEC 60529) só vale com o conector bem rosqueado; confira o IP na ficha do modelo.
- O LED no conector ajuda a separar defeito de sensor, de cabo e de cartão do CLP.
O que são conectores M8 e M12
M8 e M12 são os padrões de conector circular com trava por rosca usados em automação: o M8 tem rosca de 8 mm e o M12, de 12 mm. Eles são definidos pelas normas IEC 61076-2-104 (M8) e IEC 61076-2-101 (M12), o que permite ligar um cabo de uma marca no sensor de outra quando a rosca, as vias e a codificação coincidem.
| Item | M8 | M12 |
|---|---|---|
| Rosca | 8 mm | 12 mm |
| Onde aparece | Sensores miniatura e compactos, como o sensor indutivo miniatura Tecnotron | A maioria dos sensores indutivos, capacitivos e fotoelétricos, e válvulas |
| Norma | IEC 61076-2-104 | IEC 61076-2-101 |
| Na linha Tecnotron | Cabo injetado e conector montável | Cabo injetado, conector montável e derivador em Y |
O conector M12 tem ainda codificação: a posição da chaveta no conector, indicada por uma letra, impede encaixar um cabo no equipamento errado. Em sensores e válvulas, o usual é o código A; os códigos B e D aparecem em redes de campo e em Ethernet industrial. A página dos conectores Tecnotron não informa a codificação; a equipe técnica da Prodihl a confirma na cotação.
Cabo injetado, montável ou derivador: qual usar
Para a ligação padrão de sensores, use o cabo injetado; para comprimento definido na obra ou reparo, o conector montável M8/M12 Tecnotron, que recebe o cabo em campo; para dividir uma conexão, o derivador. A tabela resume os três, com os dados das páginas de produto:
| Tipo | Quando usar | Na linha Tecnotron |
|---|---|---|
| Cabo injetado: conector e cabo unidos na fábrica, sem emenda | Ligação padrão de sensores e válvulas, máquinas montadas em série, troca rápida | M8 e M12, reto ou 90°, 3 a 8 vias, cabo de PVC, PUR ou silicone de 0,3 m a 99 m, com ou sem LED |
| Montável: conector desmontável, ligado ao cabo em campo | Comprimento definido na obra, cabo especial, reparo sem trocar o cabo inteiro | M8 e M12, reto ou 90°, 3, 4, 5 ou 8 vias, macho ou fêmea |
| Derivador em Y: um macho e duas fêmeas | Dois sensores num mesmo canal, alimentação de vários sensores, menos cabos até o painel | M12 com M12 ou M12 com M8, 3 a 5 vias, até 3 A |
Por que o cabo injetado veda melhor
O cabo injetado veda melhor porque o corpo do conector é moldado sobre o cabo na fábrica, sem frestas entre os dois. Isso reduz o risco de capilaridade, fenômeno em que a umidade "corre" por dentro do cabo até a eletrônica do sensor.
A página do conector circular com cabo injetado Tecnotron fala em mais de 830 configurações: reto (axial) ou 90° (radial), 3, 4, 5 ou 8 vias, macho, fêmea ou combinações, e versões translúcidas com LED indicador para sensores NPN ou PNP. O LED mostra no próprio conector o estado da saída, o que ajuda a separar defeito de sensor, de cabo e de cartão do CLP.
O grau de proteção de um conector é dado pelo código IP, definido na norma IEC 60529: o primeiro dígito indica a proteção contra poeira e o segundo, contra água. IP67, por exemplo, significa vedação total contra poeira e resistência a imersão temporária. O IP de cada modelo consta na ficha da Tecnotron, e a equipe técnica o informa na cotação.
Cabo de PVC, PUR ou silicone?
O revestimento do cabo se escolhe pelo ambiente: PVC no uso geral, PUR onde há óleo e abrasão e silicone perto de calor.
| Cabo | Quando usar | Evite |
|---|---|---|
| PVC | Uso geral, em local seco e sem contato frequente com óleo | Áreas com óleo de corte ou cabo arrastando em superfícies |
| PUR (poliuretano) | Áreas com óleo, fluido de corte e abrasão, como usinagem e prensas | Pontos de calor intenso |
| Silicone | Pontos de temperatura alta, perto de fornos, estufas e seladoras | Locais com risco de corte ou esmagamento sem proteção mecânica |
Derivador em Y: menos cabos até o painel
O derivador em Y divide uma conexão em duas sem caixa de junção. O conector derivador M12 Tecnotron, com um macho e duas fêmeas, leva o sinal ou a alimentação a dois destinos; um uso comum é ligar dois sensores a um único canal e a um único cabo até o painel. Com menos cabos nas eletrocalhas, a montagem fica mais rápida e o diagnóstico mais simples.
Como escolher cabo e conector
Escolha na ordem abaixo, conferindo cada item no sensor ou no equipamento que vai receber o cabo:
- Rosca: M8 ou M12, a mesma do conector do sensor.
- Número de vias: o mesmo do sensor; sensores de 3 fios costumam usar conector de 3 ou 4 vias.
- Formato: reto (axial) ou 90° (radial), conforme o espaço atrás do sensor.
- Macho ou fêmea: o cabo que vai ao sensor normalmente termina em fêmea, porque o sensor tem conector macho.
- Revestimento e comprimento: PVC, PUR ou silicone, no comprimento que chega ao painel sem emenda.
- LED: útil para diagnóstico; escolha a versão compatível com a saída do sensor, NPN ou PNP.
Na ligação de sensores de corrente contínua, o padrão mais comum (IEC 60947-5-2) usa o pino 1 para o positivo (fio marrom), o 3 para o 0 V (azul) e o 4 para a saída (preto); o pino 2 (branco) leva a segunda saída, quando existe. Confira sempre no esquema do sensor.
Mau contato: como diagnosticar e evitar
Muitas paradas registradas como "falha no sensor" são mau contato, que aparece como sinal intermitente: a saída pisca com a vibração, a falha surge depois da lavagem ou some quando alguém mexe no cabo. Antes de trocar o sensor, confira o aperto da porca, procure cabo esmagado ou dobrado num canto vivo, umidade ou oxidação nos pinos e emendas no caminho até o painel.
Para evitar, rosqueie o conector até o fim, prenda o cabo com folga nos pontos móveis e use o revestimento certo para o ambiente. Conectores padronizados também reduzem o MTTR (tempo médio de reparo), porque a troca vira encaixar e rosquear. Os testadores de sensores dos acessórios para sensores Tecnotron ajudam a separar, em campo, defeito de sensor e de cabo; a mesma linha tem porcas de M8 a M22 e abraçadeiras para tubulares.
Como cotar cabos e conectores
Para cotar, o mais rápido é mandar o código do sensor que vai receber o cabo, ou uma foto do conector dele. Se preferir especificar, informe rosca, vias, macho ou fêmea, reto ou 90°, revestimento, comprimento, LED (NPN ou PNP) e quantidade.
Os erros comuns são número de vias diferente do sensor, cabo macho no lugar de fêmea, LED PNP com sensor NPN, cabo de PVC em área com óleo e comprimento curto que obriga a uma emenda. Como M8 e M12 são padronizados, os conectores Tecnotron também ligam sensores de outras marcas, desde que rosca, vias e codificação coincidam; a categoria de conectores reúne ainda o M12 da Sense.
A Prodihl, distribuidora autorizada Tecnotron, fornece sensores, cabos, conectores e acessórios da mesma marca, o que facilita padronizar a planta e a reposição. Os itens em estoque saem em até 24 horas; os demais têm prazo informado na proposta, com envio para todo o Brasil.
Mande pelo WhatsApp o código do sensor e o comprimento de cabo, ou peça uma cotação pela página de contato. Para escolher o sensor que vai na ponta do cabo, veja os guias de sensores indutivos Tecnotron e de sensores ópticos Tecnotron.
Perguntas frequentes
O que é cabo injetado?
Cabo injetado é o cabo com o conector moldado sobre ele na fábrica, sem emenda. A vedação entre cabo e conector é contínua, o que reduz a entrada de umidade, e a instalação é imediata: basta encaixar e rosquear no sensor.
Qual a diferença entre conector M8 e M12?
O número indica a rosca: o M8 tem 8 mm e o M12 tem 12 mm de diâmetro. O M8 aparece em sensores pequenos e compactos, e o M12 é o mais comum em sensores industriais. Na linha Tecnotron, há versões de 3 a 8 vias.
Para que serve o conector derivador em Y?
Ele divide uma conexão em duas, sem caixa de junção. É usado para ligar dois sensores a um mesmo canal ou cabo de retorno e para distribuir a alimentação entre sensores, reduzindo a quantidade de cabos até o painel.
Conector de uma marca serve em sensor de outra?
Em geral, sim. Os conectores M8 e M12 seguem normas IEC, então um cabo Tecnotron serve num sensor de outra marca quando a rosca, o número de vias e a codificação são os mesmos. Confira também a pinagem no esquema do sensor.
