Atualizado em 16 de outubro de 2026
O sensor indutivo Tecnotron detecta peças de metal sem contato, por meio de um campo eletromagnético na face do sensor. A linha tem quatro famílias: tubular (M8 a M51, até 25 mm de alcance), não tubular (até 100 mm), miniatura (Ø 4 mm, M5 e 5 x 5 x 25 mm) e longo alcance (até 40 mm no M30). A escolha depende do espaço de montagem, da distância até o alvo e da saída que o CLP aceita.
Pontos principais
- A Tecnotron é uma fabricante brasileira de sensores, fundada em 1988; a Prodihl é distribuidora autorizada da marca.
- Tubular para uso geral, não tubular para geometrias especiais, miniatura para pouco espaço e longo alcance para mais folga até o alvo.
- A distância sensora nominal vale para aço; alumínio, latão e cobre são detectados mais perto da face.
- O sensor embutido pode ficar rente ao metal; o não embutido alcança mais, mas precisa de área livre ao redor.
- Para cotar, mande o código ou a foto da etiqueta, a rosca, a distância até o alvo e o tipo de saída.
Quem fabrica o sensor Tecnotron e onde comprar
A Tecnotron é uma fabricante brasileira de sensores para automação industrial, fundada em 1988. O portfólio reúne sensores indutivos, capacitivos, fotoelétricos, magnéticos e de segurança, além de conectores M8 e M12 e acessórios. A Prodihl, de Porto Alegre, é distribuidora autorizada da marca e envia para todo o Brasil; as famílias estão na página da Tecnotron na Prodihl.
Os indutivos são a família com mais opções: só a linha tubular passa de 4.000 variações, segundo a página do produto.
Como o sensor indutivo detecta o metal
O sensor indutivo é um sensor de proximidade que reage só a metais. Um oscilador alimenta uma bobina e cria um campo eletromagnético na face sensora; quando uma peça metálica entra nesse campo, surgem nela correntes parasitas (de Foucault), que reduzem a oscilação, e o circuito comuta a saída. Sem partes móveis, o sensor tolera poeira, óleo e vibração.
O dado central da ficha é a distância sensora (Sn). A norma IEC 60947-5-2, dos sensores de proximidade, mede Sn com uma placa quadrada de aço de 1 mm de espessura e considera a detecção assegurada até 81% de Sn; monte o alvo dentro desse limite. Com alumínio, latão, cobre e muitos tipos de inox, a distância útil é menor.
Formatos, montagem embutida e ligações de qualquer marca estão no guia de tipos de sensores indutivos, e a comparação com o capacitivo, que detecta também líquidos e plásticos, no post sobre a diferença entre sensor indutivo e capacitivo.
Quais são os modelos de sensor indutivo Tecnotron
A Tecnotron tem quatro famílias de sensor indutivo, e a escolha começa pelo espaço disponível e pela distância até o alvo. Dados das páginas de produto:
| Família | Formato e alcance | Quando usar |
|---|---|---|
| Tubular | Roscas de M8 a M51 e corpos de Ø 6,5 mm a Ø 32 mm, em inox, latão, plástico ou PTFE; de 1 mm a 25 mm; saídas NAMUR, NPN, PNP e VCA | Uso geral: contagem de peças, fim de curso, posição de válvula, CNC e prensas |
| Não tubular | De 8 x 8 x 40 mm a 157 x 62 x 157 mm, em alumínio, latão, nylon, plástico ou zamak; de 1 mm a 100 mm | Gabaritos, moldes de injetoras, máquinas especiais e objetos grandes |
| Miniatura | Ø 4 mm, M5 e 5 x 5 x 25 mm, em inox, alumínio ou latão; 0,5 mm, 0,8 mm ou 2,5 mm; NPN ou PNP | Robótica, garras, dosadoras e máquinas de embalagem |
| Longo alcance | M8, M12, M18 e M30, em latão niquelado; de 3 mm a 40 mm; PNP | Alvo que varia de posição ou pode bater no sensor |
Sensor indutivo tubular Tecnotron: o modelo de uso geral
O tubular é o modelo indicado para a maioria das máquinas. O corpo rosqueado, preso por duas porcas, facilita a montagem e o ajuste fino da distância até o alvo. A página do sensor indutivo tubular Tecnotron traz montagem embutida, não embutida ou semi-embutida, função NA, NF ou reversível e alimentação de 5 a 15 Vcc até 100 a 250 Vca, conforme o modelo.
A ligação pode ser por cabo (de 2 m a 40 m, em PVC, PUR ou silicone) ou por conector M8 ou M12, que torna a troca rápida. Com óleo de corte, prefira corpo de inox e cabo de PUR.
Miniatura e não tubular: quando falta espaço
Quando o tubular não cabe, há dois caminhos: o miniatura, para espaços muito pequenos, e o não tubular, para geometrias em que o corpo cilíndrico não se encaixa.
O sensor indutivo miniatura Tecnotron tem corpo de Ø 4 mm, M5x0,5 ou 5 x 5 x 25 mm e liga por cabo ou conector M8. A troca é o alcance: quanto menor o sensor, menor a bobina e menor a distância sensora, que fica entre 0,5 mm e 2,5 mm. Ele compensa quando o alvo passa bem perto e sempre na mesma posição.
O sensor indutivo não tubular Tecnotron vai de 8 x 8 x 40 mm a caixas de 157 x 62 x 157 mm, em mais de 480 variações. Os modelos maiores chegam a 100 mm de alcance, para objetos grandes, moldes e gabaritos.
Longo alcance: mais folga entre o sensor e o alvo
O sensor de longo alcance detecta o alvo a uma distância maior que a de um indutivo comum com a mesma rosca. Com essa folga, ele fica recuado, longe do impacto, ou atende peças que variam de posição. Distâncias da página do sensor indutivo de longo alcance Tecnotron:
| Rosca | Distância sensora |
|---|---|
| M8x1 | 3 mm (6 mm no modelo não embutido) |
| M12x1 | 6 mm a 10 mm |
| M18x1 | 12 mm a 20 mm |
| M30x1,5 | 22 mm a 40 mm |
Todos têm corpo de latão niquelado, saída PNP normalmente aberta, alimentação de 10 a 30 Vcc e ligação por cabo de 2 m ou conector M12, e servem bem em prensas e cilindros de curso longo.
Como especificar a saída e a ligação
A saída se especifica pela entrada do CLP ou pelo sensor que será trocado:
- PNP ou NPN: no PNP, a saída entrega o positivo (por exemplo, +24 V) à entrada do CLP quando detecta; no NPN, ela liga a entrada ao 0 V. Um sensor PNP não funciona num cartão feito para NPN.
- NA ou NF: a saída normalmente aberta (NA) liga quando há metal na frente; a normalmente fechada (NF) desliga ao detectar. O reversível (A+F) tem as duas.
- 2, 3 ou 4 fios: no de 3 fios em corrente contínua, o padrão é marrom no positivo, azul no 0 V e preto na saída; o de 4 fios acrescenta uma segunda saída, e o de 2 fios liga em série com a carga.
- NAMUR: saída de 2 fios que trabalha com um amplificador separado, comum em circuitos de segurança intrínseca de áreas classificadas. A certificação Ex é de cada modelo e precisa constar na etiqueta.
Como identificar e cotar um sensor indutivo Tecnotron
O jeito mais rápido de cotar é mandar o código do sensor atual, que costuma vir gravado no corpo ou numa etiqueta presa ao cabo. Se ele estiver apagado, uma foto do sensor montado e outra da etiqueta ajudam a equipe técnica a identificar o modelo. Sem o código, informe:
- a rosca (M8, M12, M18, M30) ou as medidas do corpo;
- a distância e o material do alvo;
- a montagem: rente ao metal (embutido) ou com área livre (não embutido);
- saída, função e alimentação: PNP ou NPN, NA ou NF, Vcc ou Vca;
- a ligação, por cabo (comprimento e material) ou conector, e a quantidade.
Os erros comuns são sensor PNP para cartão NPN, modelo não embutido montado rente à chapa (a saída fica acionada o tempo todo), distância calculada para aço com alvo de alumínio e sensor de corrente alternada no lugar de um de contínua.
Para achar o equivalente de outra marca, os mesmos dados bastam: com eles, a equipe indica um Tecnotron que monta no mesmo furo e liga no mesmo cabo. A categoria de sensores indutivos reúne também os modelos Sense que a Prodihl distribui. Os itens em estoque saem em até 24 horas; os demais têm prazo informado na proposta, com envio para todo o Brasil. Mande o código ou a foto da etiqueta pelo WhatsApp ou peça uma cotação pela página de contato.
Perguntas frequentes
Quem vende sensor Tecnotron?
A Prodihl, de Porto Alegre (RS), é distribuidora autorizada Tecnotron e envia para todo o Brasil. Ela fornece as quatro famílias de indutivos, além de capacitivos, fotoelétricos, sensores de segurança, conectores e acessórios da marca.
Qual a diferença entre sensor indutivo embutido e não embutido?
O embutido pode ser montado rente a uma chapa metálica, porque o campo fica concentrado na frente, mas tem alcance menor. O não embutido alcança mais e precisa de área livre de metal ao redor da face; montado rente ao metal, pode ficar acionado o tempo todo.
Como ligar um sensor indutivo de 3 fios?
No padrão mais comum em corrente contínua, o fio marrom vai ao positivo (+24 V), o azul ao 0 V e o preto à entrada do CLP. Antes, confira se o sensor é PNP ou NPN e se combina com o cartão de entrada. O esquema impresso no sensor é a referência final.
O sensor indutivo serve como sensor de movimento?

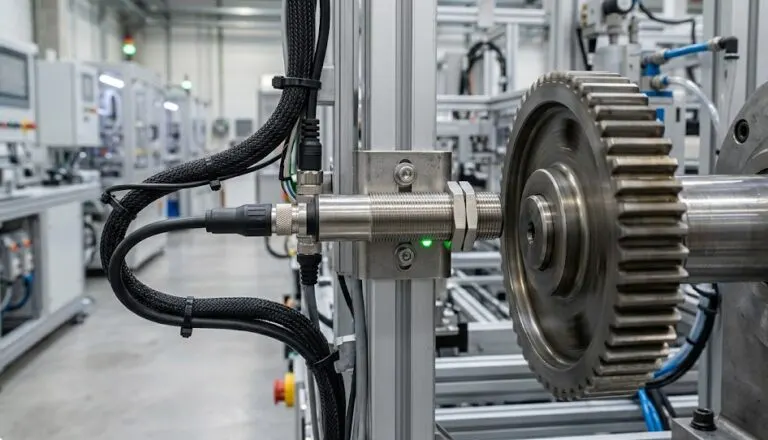

Serve para detectar o movimento de peças metálicas: a passagem num transportador, a posição de um cilindro ou os dentes de uma engrenagem, o que permite medir rotação. Ele não detecta pessoas nem objetos não metálicos. Para rotação, veja também o post sobre sensores pick-up e magnéticos.
