A ISO 8573-1 é a norma internacional que classifica a pureza do ar comprimido em três contaminantes: partículas sólidas, água e óleo. Cada um recebe uma classe, e número menor significa ar mais limpo; a especificação aparece como três números, como ISO 8573-1:2010 [1:4:1], que quer dizer classe 1 de partículas, classe 4 de água e classe 1 de óleo. A edição em vigor é a de 2010, publicada no Brasil como ABNT NBR ISO 8573-1.
Pontos principais
- Partículas vão da classe 0 à 7, água da 0 à 9 e óleo da 0 à 4; acima da última classe, a norma usa X.
- A classe 0 não tem valor fixo: é definida pelo usuário ou pelo fornecedor e precisa ser mais rigorosa que a classe 1.
- Água é medida pelo ponto de orvalho sob pressão; óleo, em mg/m³, somando aerossol, líquido e vapor.
- Em contador pneumático, ar com óleo é a causa mais comum de contagem irregular; água e partícula vêm em seguida.
- Quem define a classe é o equipamento mais sensível do ramal, não o compressor.
O que é a ISO 8573 e quais são as partes da norma
A ISO 8573 é a família de normas sobre contaminantes do ar comprimido. A parte 1, a ISO 8573-1:2010, define as classes de pureza; no Brasil, ela saiu como ABNT NBR ISO 8573-1 em 2013.
As partes 2 a 9 trazem os métodos de medição: a ISO 8573-2 mede aerossol de óleo, a ISO 8573-3 mede umidade, a ISO 8573-4 mede partículas sólidas, e as seguintes tratam de vapor de óleo, gases, contaminação microbiológica, partículas por massa e água líquida.
A ISO tem uma nova edição da parte 1 em desenvolvimento, ainda não publicada em outubro de 2026. Até ela sair, a referência é a de 2010, e vale citar a edição na especificação.
Como ler a classe de ar comprimido [A:B:C]
A classe de ar comprimido é escrita como três números entre colchetes, sempre na ordem partículas : água : óleo. Os três eixos são independentes: dá para ter ar bem filtrado e encharcado, ou seco e cheio de óleo.
Dois símbolos completam a leitura. O X indica contaminação acima da última classe. O 0 indica uma classe mais rigorosa que a 1, com limite definido pelo usuário ou pelo fornecedor do equipamento; “classe 0” num catálogo só tem sentido junto com esse limite.
Tabelas de classes da ISO 8573-1:2010
Partículas sólidas
As classes 1 a 5 limitam o número de partículas por metro cúbico, em três faixas de tamanho.
| Classe | 0,1 a 0,5 µm | 0,5 a 1 µm | 1 a 5 µm |
|---|---|---|---|
| 1 | até 20.000 | até 400 | até 10 |
| 2 | até 400.000 | até 6.000 | até 100 |
| 3 | não especificado | até 90.000 | até 1.000 |
| 4 | não especificado | não especificado | até 10.000 |
| 5 | não especificado | não especificado | até 100.000 |
As classes 6 e 7 medem a concentração em massa: até 5 mg/m³ na classe 6 e de 5 a 10 mg/m³ na classe 7. Acima de 10 mg/m³, a classe é X.
Água
As classes 1 a 6 limitam o vapor de água pelo ponto de orvalho sob pressão, a temperatura em que o vapor começa a condensar na pressão de trabalho. As classes 7 a 9 medem água já em estado líquido.
| Classe | Limite de água |
|---|---|
| 1 | ponto de orvalho sob pressão até −70 °C |
| 2 | até −40 °C |
| 3 | até −20 °C |
| 4 | até +3 °C |
| 5 | até +7 °C |
| 6 | até +10 °C |
| 7 | água líquida até 0,5 g/m³ |
| 8 | água líquida de 0,5 a 5 g/m³ |
| 9 | água líquida de 5 a 10 g/m³ |
| X | água líquida acima de 10 g/m³ |
Na prática, o ponto de orvalho sob pressão precisa ficar abaixo da menor temperatura que a tubulação atinge. Se a linha passa por fora do prédio, num inverno do Sul, é essa temperatura que manda.
Óleo
| Classe | Óleo total (aerossol, líquido e vapor) |
|---|---|
| 1 | até 0,01 mg/m³ |
| 2 | até 0,1 mg/m³ |
| 3 | até 1 mg/m³ |
| 4 | até 5 mg/m³ |
| X | acima de 5 mg/m³ |
“Ar isento de óleo”, quando tem lastro técnico, costuma significar classe 1 ou 2, ou uma classe 0 com limite declarado. Não é o mesmo que “sem lubrificador na linha”: compressor lubrificado passa óleo para a rede mesmo sem lubrificador.
Qual classe pedir e como chegar nela
A classe certa é a do equipamento mais sensível do ramal, e o tratamento do ar é escolhido para atingi-la.
| Tratamento | O que remove | Efeito na classe |
|---|---|---|
| Filtro de partículas | Poeira, ferrugem e resíduo de vedação | Melhora a classe de partículas |
| Filtro coalescente | Aerossol de óleo e gotículas de água | Melhora óleo e partículas |
| Filtro de carvão ativado | Vapor de óleo | Reduz o óleo total abaixo do que o coalescente alcança |
| Secador por refrigeração | Vapor de água | Faixa típica das classes 4 a 6 de água |
| Secador por adsorção | Vapor de água | Necessário para as classes 1 a 3 de água |
| Purgador automático | Condensado acumulado | Impede que a água líquida volte para a linha |
Em instrumentação, a ficha técnica costuma trazer a exigência direta em vez da classe. Os contadores pneumáticos Hengstler 495 e 497 pedem ar isento de óleo e filtragem com poro inferior a 40 µm. Em alimentos, bebidas e farmacêutico, o ar em contato com o produto tem requisitos próprios, e a ISO 8573-1 é a linguagem usada para expressá-los.
O que cada contaminante quebra
Partícula é abrasivo circulando em alta velocidade: desgasta vedação, risca a camisa do cilindro e, em instrumento de painel, obstrui passagens pequenas e causa a falha intermitente que ninguém reproduz na bancada.
Água condensa quando o ar esfria depois de comprimido. Causa corrosão interna, arrasta a graxa de fábrica dos mecanismos e pode congelar em restrições. Em contador pneumático e válvula piloto, o sintoma é a falha que aparece e some conforme a hora do dia.
Óleo é o mais caro dos três para instrumentos. No caminho, ele se mistura com partícula e água e forma um verniz pegajoso que se deposita nas peças de baixa massa. Em contador mecânico acionado a ar, o resultado é a contagem irregular: o dígito salta, trava ou avança duas casas, sem defeito de fabricação. A correção é na rede, não no painel.
Como reconhecer ar ruim pelos sintomas
O ar ruim se denuncia pelo tipo de falha: óleo e partícula travam ou desgastam, e a água causa a falha que varia com a hora do dia e com a temperatura da linha.
| Sintoma | Causa provável | O que verificar |
|---|---|---|
| Contagem que salta ou trava em contador pneumático | Óleo ou partícula | Lubrificador antes do instrumento e filtro no ponto de uso |
| Falha que aparece e some conforme a hora do dia | Água | Drenos, secador e trechos frios da rede |
| Vedação que dura muito menos que o esperado | Partícula | Filtragem e ferrugem na tubulação |
| Resíduo escuro e pegajoso no engate ou na mangueira | Óleo degradado | Compressor lubrificado ou lubrificador de linha |
| Corrosão na rosca de conexão | Água | Drenagem e ponto de orvalho |
Cinco medidas para a rede atender à classe
- Filtrar no ponto de uso, não só na saída do compressor. A tubulação também contamina, com ferrugem e resíduo.
- Dimensionar o filtro pelo equipamento mais sensível do ramal, não pela média.
- Drenar de verdade, com purgador automático nos pontos baixos e no reservatório.
- Tirar a derivação pela parte de cima da tubulação principal, para o condensado do fundo não entrar no ramal.
- Não lubrificar o ramal de instrumentação. Se a rede alimenta atuadores que pedem óleo e instrumentos que o proíbem, o lubrificador fica só no ramal dos atuadores, depois da derivação dos instrumentos.
Um caso típico: o contador recebe o pulso de uma derivação da linha de avanço de um cilindro, e essa linha é lubrificada. O artigo sobre contador de ciclos para cilindro pneumático mostra outras origens de sinal, como a válvula de rolete alimentada com ar sem lubrificação.
Contadores pneumáticos e a qualidade do ar
Os contadores pneumáticos contam só com ar comprimido, sem energia elétrica, e por isso dependem diretamente da rede. A tabela resume o que a ficha de cada modelo Hengstler pede.
| Modelo | Pressão de serviço | Exigência de ar | Uso |
|---|---|---|---|

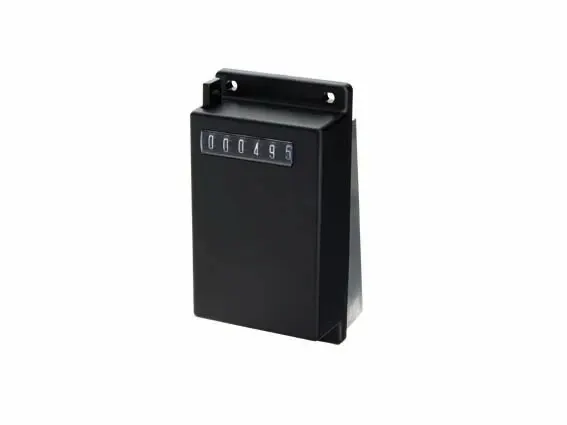

| Totalizador Hengstler 495 | 2 a 8 bar | Isento de óleo, filtragem abaixo de 40 µm | Acumula a contagem |
| Pré-determinador Hengstler 497 | 2 a 8 bar | Isento de óleo, filtragem abaixo de 40 µm | Emite sinal ao atingir o valor programado |
| Hengstler 497 ATEX | 2 a 6 bar | Filtrado, seco e não lubrificado conforme a ISO 8573 | Área classificada |
No 497 ATEX, a qualidade do ar faz parte das condições de uso da certificação, e o artigo sobre como ler a marcação Ex explica o resto. Antes de trocar um contador que conta errado, confira a rede. Para a cotação ou o diagnóstico, mande o código impresso na etiqueta (por exemplo, 0 495 464), a pressão da linha, se há lubrificador antes do contador e uma foto da instalação.
Mande esses dados pelo WhatsApp ou fale com a equipe técnica. Se o objetivo for medir a produção de uma máquina inteira, veja também como escolher um contador de produção.
Perguntas frequentes
O que significa ISO 8573-1 [1:2:1]?
Classe 1 de partículas, classe 2 de água e classe 1 de óleo. Em números: até 20.000 partículas de 0,1 a 0,5 µm por metro cúbico (e menos nas faixas maiores), ponto de orvalho sob pressão de até −40 °C e óleo total de até 0,01 mg/m³. É ar muito limpo e seco, que pede filtragem fina e secador por adsorção.
O que é ar comprimido classe 0?
É uma classe mais rigorosa que a 1, sem valor fixo na norma: o usuário ou o fornecedor declara o limite. Por isso, “classe 0” só tem sentido junto com o número declarado.
Qual a diferença entre a ISO 8573-1 e a ISO 8573-3?
A ISO 8573-1 define as classes de pureza de partículas, água e óleo. A ISO 8573-3 é o método de medição da umidade, usado para verificar se o ar atende à classe de água. Na especificação, cita-se a parte 1; as outras partes entram no laudo de medição.
Onde encontrar a ISO 8573-1 em PDF?
A norma é paga: a versão internacional é vendida pela ISO, e a brasileira, ABNT NBR ISO 8573-1, pela ABNT. Os limites de cada classe estão nas tabelas deste artigo; para contrato ou auditoria, use o documento oficial.
Preciso de secador por adsorção?
Só se a aplicação pedir ponto de orvalho abaixo de zero, como rede externa em região fria, instrumentação crítica ou requisito de processo. Para a maioria das aplicações industriais em ambiente aquecido, o secador por refrigeração atende.
Por que meu contador pneumático conta errado?
Na maior parte dos casos, a causa é o ar: óleo ou partícula depositados no mecanismo, ou água condensada. Antes de trocar o equipamento, verifique a filtragem, a drenagem e se existe lubrificador antes do instrumento.
